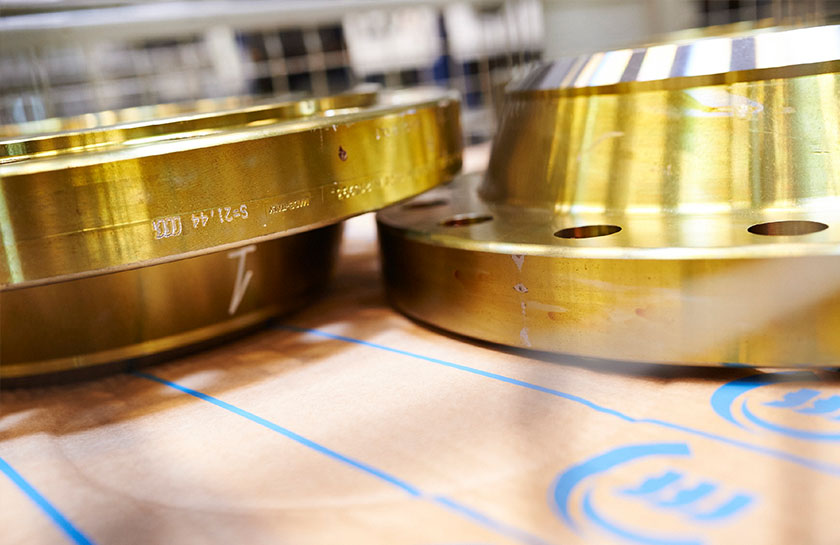

Flansche ASME / ASTM / API
Bei rff finden Sie ASME-Flansche in allen Formen, Ausführungen und Normen. Unser Lager- und Lieferprogramm ist auf verschiedenste Bedarfe zugeschnitten.
Neben den gängigen Flanschen nach ASME B 16.5 liefern wir Vorschweiß- und Blindflansche im Abmessungsbereich größer 24 Zoll nach ASME B 16.47. Auch wenn es um Spezialflansche nach ASME B 16.36 und 16.48, sowie BS 3293 und API 6A geht, ist rff der richtige Ansprechpartner. Ob Sie die Standardausführung ab Lager oder Flansche mit speziellen Anarbeitungen benötigen - mit rff haben Sie einen Partner, der die passende Lösung für Sie findet.
Ausführungen und Normen
Das Spektrum an genormten Flanschen nach ASME-Standard ist umfangreich. Daher sollten Sie anfragen, welche Abmessungen und Druckstufen lieferbar sind. Grundsätzlich liefern wir alle gängigen Flansche, die nach ASME B 16.5 und 16.47 sowie ASME B 16.36 und 16.48 genormt sind.
Download mit Login. Bitte melden Sie sich an oder registrieren Sie sich für unsere Mediathek.
| Flansche nach ASME B 16.5 / 16.47 | Druckstufen | Abmessungen |  Datenblatt |
|---|---|---|---|

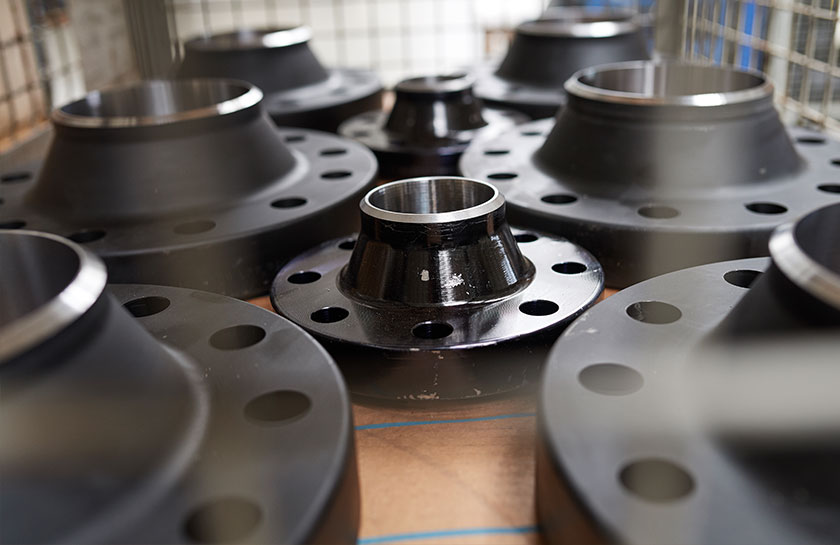

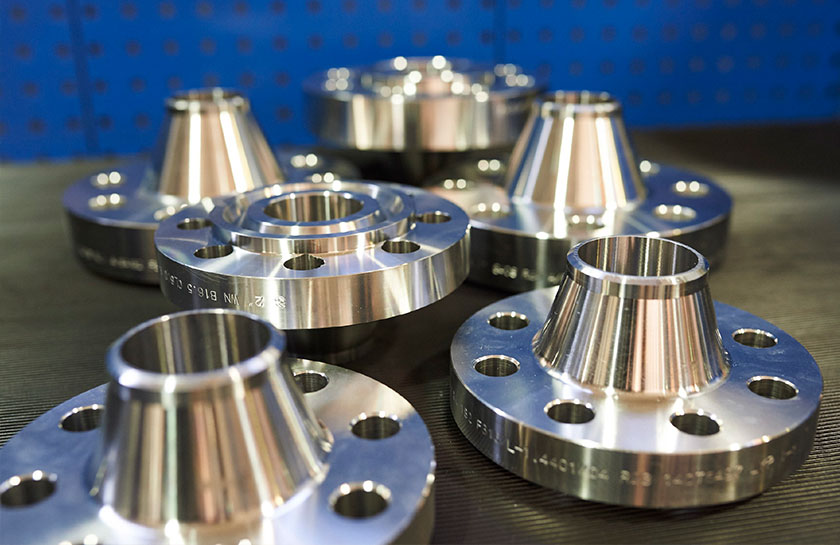

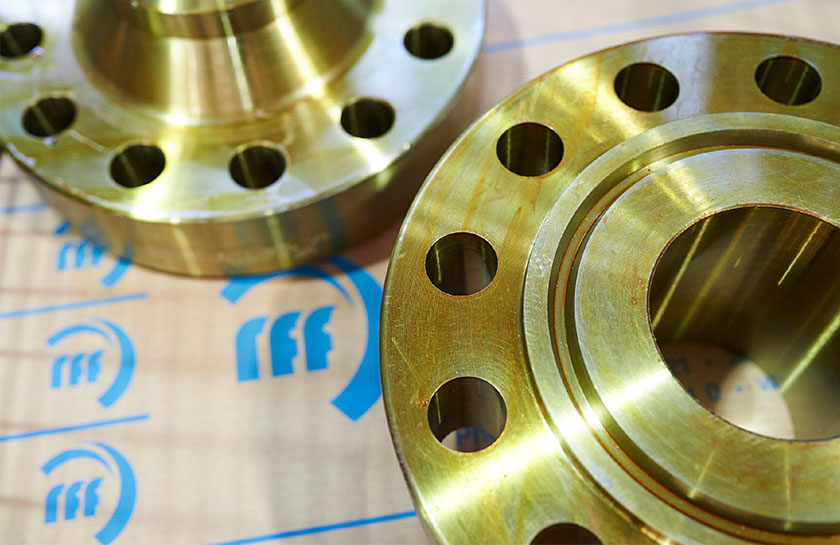

| Weld Neck Flanges / WN | Class 150 bis 2500 | ||
| Class 150 Class 300 Class 400 Class 600 Class 900 Class 1500 Class 2500 |
1/2" - 24" 1/2" - 24" 4" - 24" 1/2" - 24" 3" - 24" 1/2" - 24" 1/2" - 12" |
Download Download Download Download Download Download Download |
|

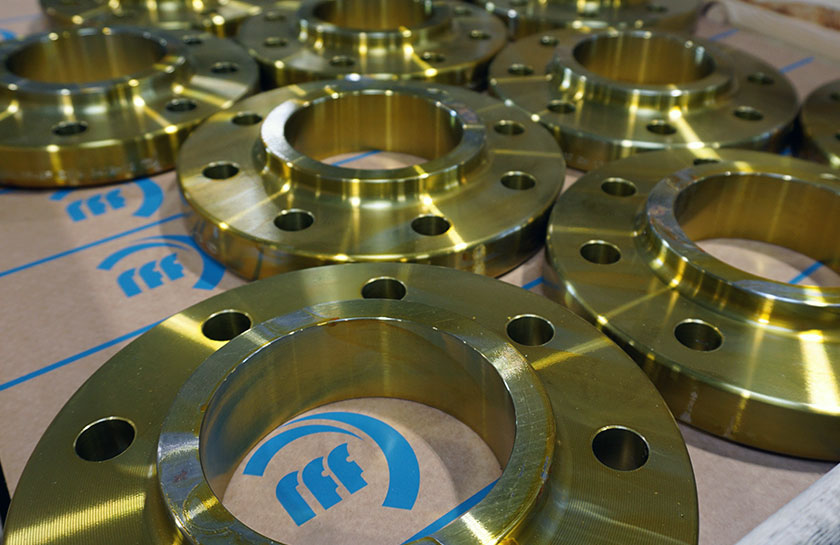

| Slip-on Flanges / SO | Class 150 bis 1500 | ||
| Class 150 Class 300 Class 400 Class 600 Class 900 Class 1500 |
1/2" - 24" 1/2" - 24" 4" - 24" 1/2" - 24" 3" - 24" 1/2" - 2 1/2" |
Download Download Download Download Download Download |
|
| Lap Joint Flanges / LJ | Class 150 bis 1500 | ||
| Class 150 Class 300 Class 400 Class 600 Class 900 Class 1500 Class 2500 |
1/2" - 24" 1/2" - 24" 4" - 24" 1/2" - 24" 3" - 24" 1/2" - 24" 1/2" - 12" |
Download Download Download Download Download Download Download |
|

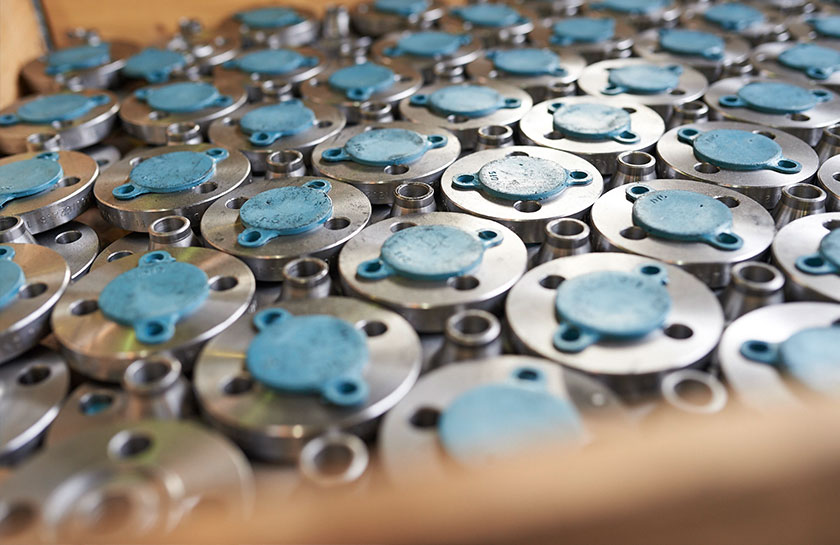

| Blind Flanges / BL | Class 150 bis 1500 | ||
| Class 150 Class 300 Class 400 Class 600 Class 900 Class 1500 Class 2500 |
1/2" - 24" 1/2" - 24" 4" - 24" 1/2" - 24" 3" - 24" 1/2" - 24" 1/2" - 12" |
Download Download Download Download Download Download Download |
|
| Threaded Flanges / TH | Class 150 bis 1500 | ||
| Class 150 Class 300 Class 400 Class 600 Class 900 Class 1500 Class 2500 |
1/2" - 24" 1/2" - 24" 4" - 24" 1/2" - 24" 3" - 24" 1/2" - 2 1/2" 1/2" - 2 1/2" |
Download Download Download Download Download Download Download |
|
| Socket Welding Flanges / SW | Class 150 bis 1500 | ||
| Class 150 Class 300 Class 600 Class 1500 |
1/2" - 3" 1/2" - 3" 1/2" - 3" 1/2" - 2 1/2" |
Download Download Download Download |
|
| Flansche nach ASME B 16.47 Serie A | Druckstufen | ||
| Weld Neck / Blind Flanges RF Weld Neck / Blind Flanges RTJ |
Class 150 Class 300 Class 400 Class 600 Class 900 Class 300 Class 400 Class 600 Class 900 |
26" - 60" 26" - 60" 26" - 60" 26" - 60" 26" - 48" 26" - 36" 26" - 36" 26" - 36" 26" - 36" |
Download Download Download Download Download Download Download Download Download |
| Flansche nach ASME B 16.47 Serie B | Druckstufen | ||
| Weld Neck / Blind Flanges RF | Class 75 Class 150 Class 300 Class 400 Class 600 Class 900 |
26" - 60" 26" - 60" 26" - 60" 26" - 36" 26" - 36" 26" - 36" |
Download Download Download Download Download Download |
| Weitere Flansche | nach | ||
| Long Welding Neck Flanges Reduced Threaded / Slip on Flanges Orifice Flanges Line Blanks Weld Neck / Slip on Flanges |
ASME B 16.5 ASME B 16.5 ASME B 16.36 ASME B 16.48 B.S. 3293 / API 6A |
Download Download Download |
Allgemeine Informationen
| Informationen zu | für Flansche nach ASME | Datenblatt |
|---|---|---|
| Übersichten & Toleranzen | ||
| Allgemeine Übersicht Grenzabmaße / Toleranzen Nenndrücke / Bemaßung / Dichtflächen Allgemeine Übersicht Grenzabmaße / Toleranzen |
B 16.5 B 16.5 B 16.5 B 16.47 Serie A/B B 16.47 Serie A/B |
Download Download Download Download Download |
| Dichtflächen & Schrauben | ||
| Maßtabellen RTJ (Ring Type Joint) Feder und Nut / Vor- und Rücksprung Schraubenlängen |
B 16.5 B 16.5 B 16.5 |
Download Download Download |
| Umrechnungstabelle Maßeinheiten | ||
| Zoll in Millimeter / Bruchwert / Dezimal | Download | |
| Werkstoffe | ||
| Werkstoffliste | B 16.5 / 16.47 | Download |
Materialgüten
Das Spektrum an genormten Werkstoffen ist umfangreich. Hier finden Sie eine Auswahl an unlegierten, legiert warmfesten, kaltzähen, rostfreien sowie Feinkornbaustählen, die gängig und lieferbar sind.
| Werkstoffauswahl | Werkstoffgruppen |
|---|---|
| A/SA105 / C21, P250GH, P280GH | Unlegiert warmfest |
| A/SA 182 Grade F5, F9, F11, F12, F22, F91 | Legiert warmfest |
| A/SA 350 Grade LF2, P355QH1 | Kaltzäh |
| A/SA 694 Grade F52, F60, F65 | Feinkornbaustahl |
| A/SA 182 Grade F304/L, F321/H, F316/L | Edelstahl-rostfrei |
| 1.4301/1.4307, 1.4541. 1.4401/1.4404, 1.4571 | Edelstahl-rostfrei |
| F51 (Duplex), F53 (Superduplex), | Duplex / Superduplex |
| Special Alloys | Sonderstähle |
Abmessungen
Die einzelnen Normen bieten viele Möglichkeiten. Die Verfügbarkeit einzelner Flanschtypen und Ausführungen ist eingeschränkt und sollte im Vorfeld angefragt werden.

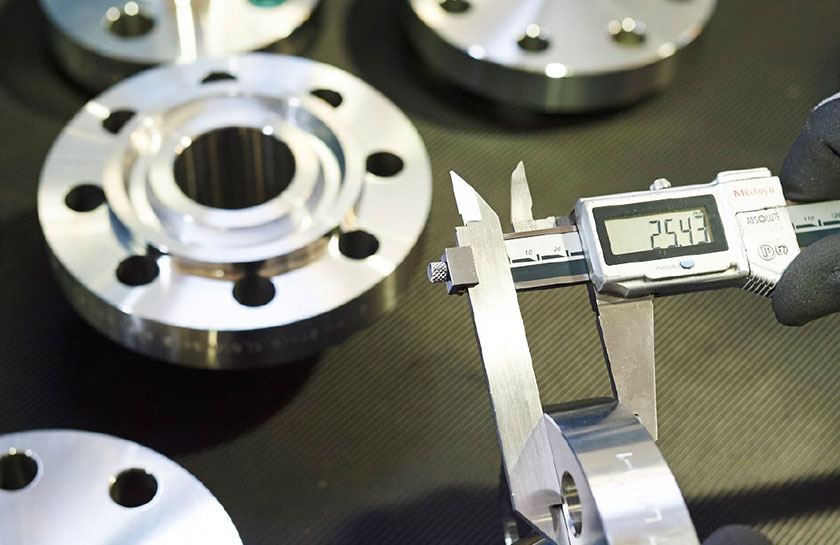

Bearbeitungen und Modifikationen
Mit unserem TÜV-zertifizierten Bearbeitungsservice können wir ASME-Flansche für alle Anforderungen gemäß Kundenspezifikation ausdrehen, bohren (glatt oder mit Gewinde), strahlen, beschichten und markieren.
